¶ V0.2 Umbilical 集线板
开源地址：
https://github.com/ix-prism/V0.2-Umbilical-ADXL
https://oshwhub.com/ixprism/voron0-2-ji-xian-ban#5
¶ 安装方法：
¶ 安装位置
- 小板安装在挤出电机后方，替换原机的打印件。
注意，请勿让电机外壳接触 PCB 背后的端子，这将导致短路！
- 大板安装在AB电机中间，替换原机的板材
Motor Panel。
¶ 接线
- 由于主板 NMOS 控制的是电源负极，热端与风扇均为直通24V，因此风扇与热端共用24V电源，风扇无需连接 24V 电源，目前版本风扇 24V 已经默认断开，焊接大板上的跳线后才会接通。
- 热端接线端子为 GH1.25 ，推荐使用拓竹 X1C 热端，无需改线。
- ADXL345加速度计与“蓝色小板GY-291 ADXL345”线序完全一致，可以直接替换接线，具体请参考 接线指引 或 Klipper Doc 。请注意，使用加速度计需进行配置并安装 Numpy 等依赖。加速度计供电电压为3.3-5.5V。
- 照明/限位 接口为完全独立的两条线，需要单独连接，两种功能二选一。
¶ 常见故障
打印过程中忽然停机，或者温度异常，这一般是打印头抖动导致热敏电阻 NTC 接触不良，建议使用胶水将顶部的 20pin 排线完全固定在PCB上，防止其发生抖动造成接触不良。

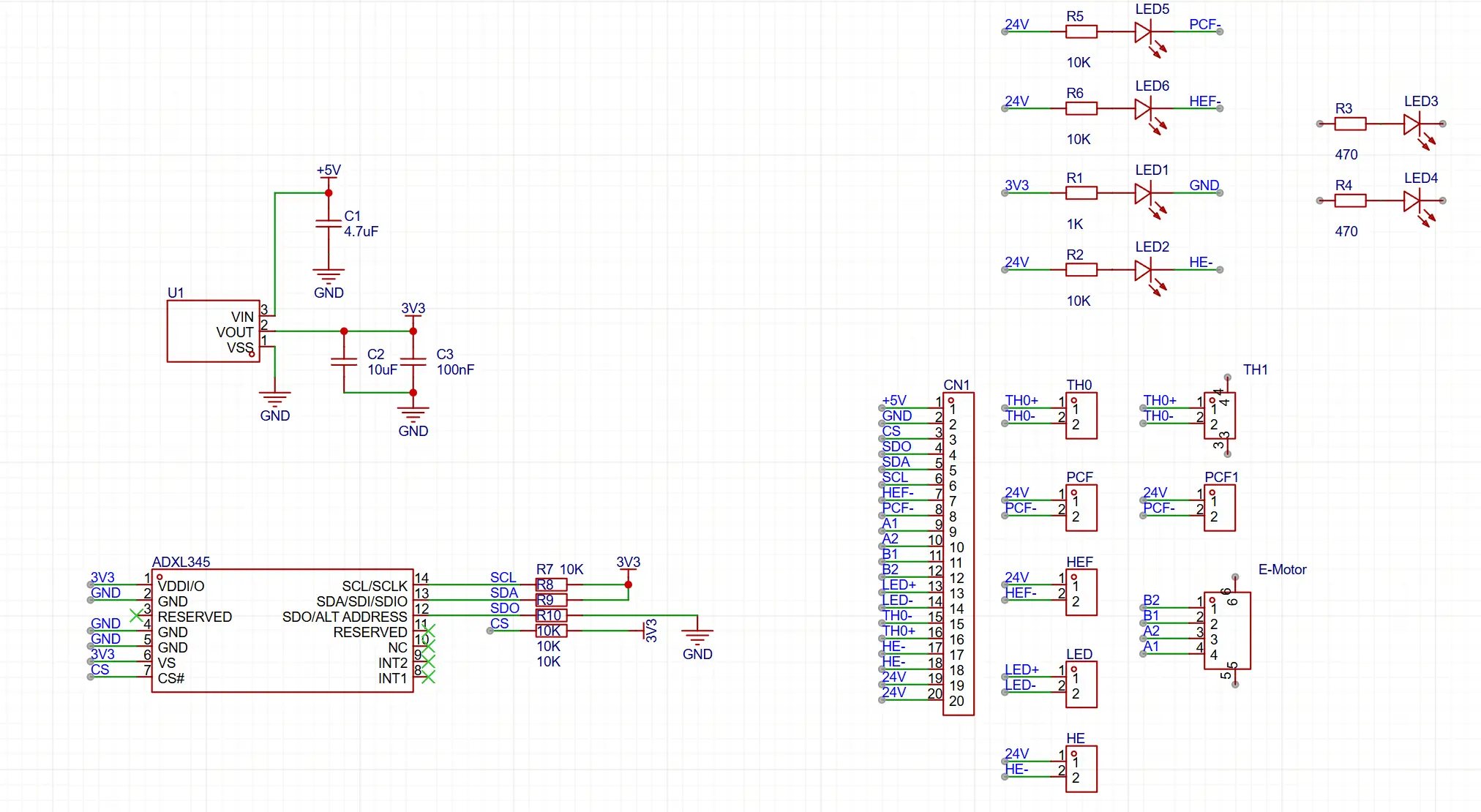

¶ 原理图
